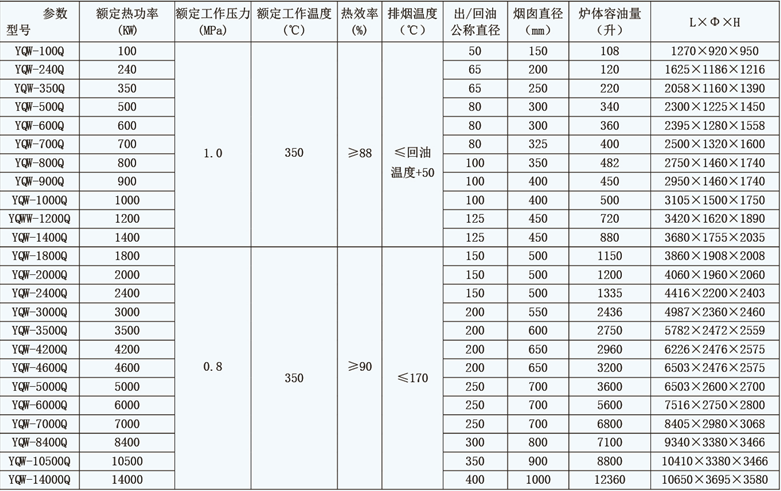

1、结构
炉体采用卧式三回程全封闭结构，主要受压元件为双层螺旋盘管弹性结构，内层盘管的内侧、锅炉外层盘管堵头及前炉门构成燃烧室，内层盘管的外侧、外层盘管的内外侧为锅炉的对流换热面，锅炉外侧为锅炉烟道及保温层。

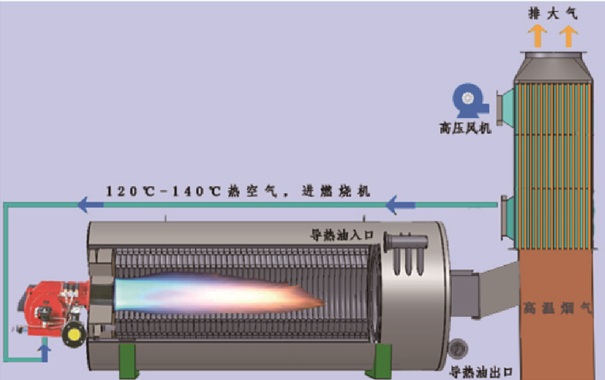

烟气经燃烧室尾部进入内层盘管外侧和外层量管内侧形成的通道及外层盘管的外侧，然后通过锅炉尾部进入空气预热器与燃烧用空气换热后经烟囱排入大气，烟气行程为三回程。
空气预热器为管式结构，管内为烟气，管外为空气，通过空气预热器换热后既提高了燃烧用空气的温度，同时降低烟气温度，提高锅炉综合热效率。盘管由1根或多根锅炉钢管并行，导热油从锅炉入口联箱经外层盘管进入，经外层盘管到内层盘管，然后通过锅出口联箱排出，锅炉前炉门为整体可拆式炉门，采用螺栓连接，检修、维修方便。
